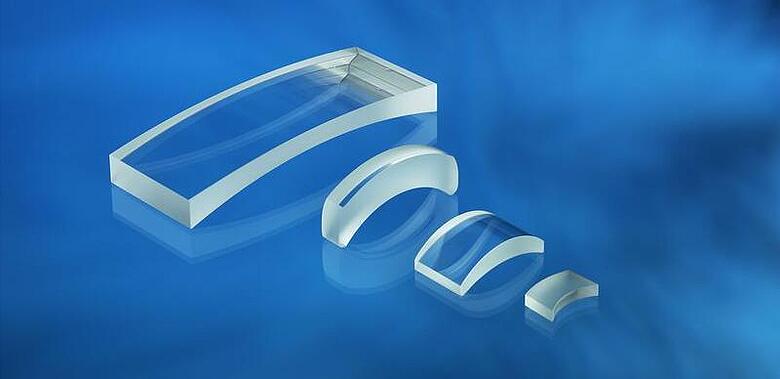

Zylinderlinsen, konvexkonkav

Radienbereich

  • 2,5 mm – ∞

Länge

  • Bei Radius 2,5 mm – 5 mm: 1 mm – 40 mm
  • Bei Radius 5 mm – 10 mm: 5 mm – 100 mm
  • Bei Radius 10 mm – 1000 mm: 10 mm – 600 mm

Breite

  • 1 mm – 2 R bzw. 250 mm
  • Auf Wunsch werden Zylinderlinsen rundiert: Ø 1 mm – 2 R, max. 350 mm

Toleranzen

  • Radienabweichung: bis 1000 mm ± 1 %, ab 1000 mm ± 5 %,
    auf Wunsch bis ± 0,01 mm Radiengenauigkeit (in Abhängigkeit von der Geometrie)
  • Länge: ± 0,1 mm
  • Breite: ± 0,1 mm
  • Irregularität: λ/4 per 10 mm bei 633 nm, bei Bedarf auch bis λ/10, bis max. 150 mm Ø mit Protokoll belegbar (in Abhängigkeit vom Radius)
  • Randdickendifferenz: bis ± 0,1 mm (Zentrierung), bei Bedarf bis 1 µ


Höhere Genauigkeiten auf Anfrage.
