Robuste und hochpräzise Durchflussmesszelle

Für spektroskopische Onlinemessungen von Gasen und Flüssigkeiten

Excalibur HD FCP Messzelle

Für präzise spektroskopische Onlinemessung von Gasen und Flüssigkeiten unter harschen Prozessbedingungen

In der Chemie, Petrochemie, Farben- und Lackindustrie sowie im Agrarsektor spielt Prozessoptimierung zur Sicherung der Wettbewerbsfähigkeit eine immer bedeutendere Rolle.

Für den nachhaltigen Erfolg produzierender Unternehmen dieser Branchen ist es daher notwendig bestehende Fertigungsprozesse hinsichtlich Prozesssicherheit, Produktqualität und Kostenreduzierung kontinuierlich zu verbessern. Dies sind Treiber für eine engmaschige Prozessüberwachung und -steuerung mittels Online-Analytik, insbesondere mit spektroskopischen Methoden.

Jedoch sind die Prozessbedingungen häufig widrig und erfordern Messkomponenten, die nicht nur robust sind, sondern auch in das Gesamtsystem passen. Unterstützung kommt hier in Form der Messzelle »Excalibur HD FCP«.

Die einzigartig robuste Edelstahl-Messzelle mit Metalldichtungen, Saphiroptiken und Schutzgasfüllung, ist universell bis zu einem Druck von 250 bar sowie Temperaturen bis
300 °C sicher einsetzbar, auch in explosions-
gefährdeten Bereichen.

Robust, beständig und wartungsfrei für starke Beanspruchung

Einfache Integration und kompatibel mit gängigen Prozess-Spektrometern

Sicherer Einsatz auch in explosions-gefährdeten Bereichen

Onlinemessungen direkt am Produktstrom oder im Bypass

Spektroskopische UV-, Vis- oder NIR-Onlinemessungen in Echtzeit gehören in der industriellen Prozessanalysentechnik (PAT) zum Standard. Sie liefern lückenlose Daten über die Zusammensetzung sowie Qualität von Flüssigkeiten und Gasen direkt aus dem Prozessstrom oder sind dazu geeignet, Reaktionen im Bypass zu überwachen. Auf Grundlage von Echtzeit-Daten können die Auswirkungen von Prozessparametern auf die Produktqualität oder die Leistung nachgelagerter Prozesse zuverlässig erkannt und schnelle Entscheidungen für weitere Verbesserungen getroffen werden.



Einzigartig robuste Messzelle für den Prozesseinsatz

Die »Excalibur HD FCP«  Messzelle ist besonders druck- und temperaturstabil (bis 250 bar / 300 °C) durch die Verwendung von verschleißfreien Metalldichtungen und Saphiroptiken. Wartungsbedingte Ausfall- und Standzeiten entfallen, Prozesskosten werden reduziert.

Die Messfinger sind mit Stickstoff befüllt. Der leichte Überdruck und eine zweite Barriere verhindern den Austritt von Medium. Somit ist die Messzelle für den Einsatz in anspruchsvoller Prozessumgebung bestens gerüstet.

Besondere Produktvorteile

Sicher im Einsatz

  • Einsetzbar in explosionsgefährdeten Bereichen (ATEX-Zone 1, 2, 21 und 22)
  • Zweite Barriere mit Stickstofffüllung
  • Druck- und temperaturstabil bis 250 bar / 300 °C

Keine Ausfallzeiten oder Wartung

  • Robuste Konstruktion mit Metalldichtung
  • Verwendung von Saphiroptiken
  • Keine Verschleißteile

Flexibel Anpassen und Einsetzen

  • Leicht verständlich und einfach zu konfigurieren (Hellma Online Konfigurator)
  • Durch austauschbares Zellenmittelteil für flüssige oder gasförmige Stoffe einsetzbar
  • Problemlose Installation durch standardisierte Anschlüsse
  • Kompatibel mit allen marktgängigen Prozess-Spektrometern

Zuverlässig und präzise Messen

  • H-Zelle mit höchster Präzision für Schichtdicken von 2 mm, 5 mm oder 10 mm
  • Garantiert exakte Messungen mit hoher Reproduzierbarkeit

Einzigartig robuste Messzelle für den Prozesseinsatz in explosionsgefährdeten Bereichen

»Excalibur HD FCP« Durchflussmesszelle mit Schichtdicken-Mittelteil »T-Stück« für gasförmige Medien

Austauschbares Schichtdicken-Mittelteil »T-Stück« aus Edelstahl

Für Gasmessungen in explosionsgefährdeten Bereichen (Schichtdicke von 100 mm bis 2.000 mm)

Einzigartig robuste Messzelle für den Prozesseinsatz unter harschen Bedingungen

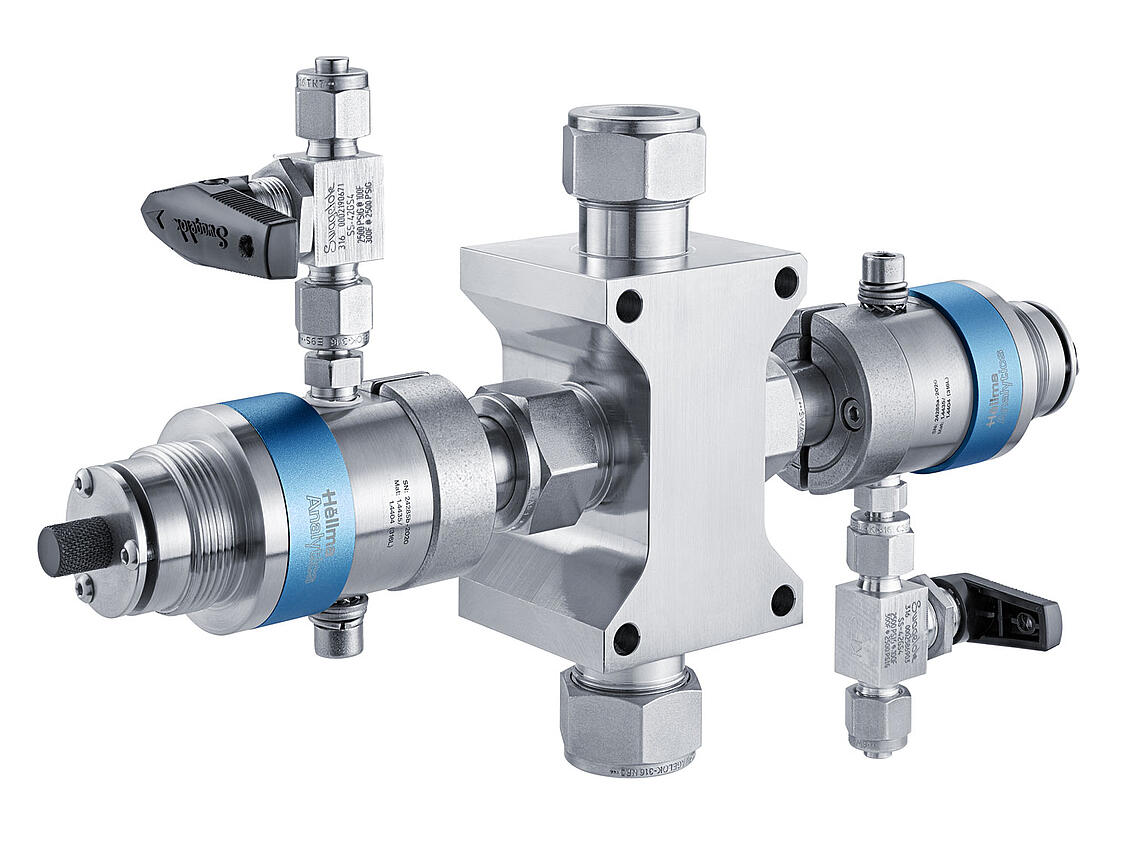

»Excalibur HD FCP« Durchflussmesszelle mit Schichtdicken-Mittelteil »H-Zelle« für flüssige Medien

Austauschbares Schichtdicken-Mittelteil »H-Zelle« aus Edelstahl

Für hochpräzise Messungen von Flüssigkeiten (Schichtdicke 2 mm, 5 mm oder 10 mm)

Austauschbares Schichtdicken-Mittelteil »X-Cross«

Kostengünstige und schnell verfügbare Variante für Flüssigkeitsmessungen (Schichtdicke 2,5 mm)



»Excalibur HD FCP« Messzelle mit breitem Einsatzbereich

Chemie

Petrochemie

Lacke und Farben

Agrar

Gas- und Flüssigkeitsmessungen in Technikum und Prozess

  • Überwachung des Feuchtegehaltes in Reingasen
  • Monitoring von chemischen Reaktionen
  • Qualitätskontrolle von Rohstoffen
  • Messung des Wassergehaltes von Lösungsmittel
  • Echtzeitmessung von Gasströmen in der Petrochemie

Technische Daten

Modellreihe

Excalibur HD FCP

Zellen-Mittelteil

mit H-Zelle

mit X-Cross

mit T-Stück

Optischer Pfad

 2 mm / 5 mm / 10 mm

2,5 mm

100 mm -2.000 mm
Messprinzip

Transmission

Optisches Material

Saphir

Material Mittelteil

Edelstahl 1.4435 / 1.4404 (316Ti) oder Hastelloy C-276 (2.4819)
Dichtungstechnologie

C-Ring mit Godlbeschichtung

Anregungswellenlänge

532 nm or 785 nm

Optische Verbindung

FC/PC (Anregung) F-SMA (Detektion) Stecker und ATEX PMA Housing
Spektralbereich

NIR/UV/Vis
Optischer Anschlus F-SMA Buchse und ATEX PMA Gehäuse (NW 29) /
FC/PC Buchse und ATEX PMA Gehäuse (NW 29) /
F-SMA Buchse und Gehäuseanschluss (1“ NPT Außengewinde) /
FC/PC Typ-N Buchse und Gehäuseanschluss (1“ NPT Außengewinde)
Prozessanschluss

0,75 inch Swagelok
Druckbereich

-1 bis 200 bar (class 1500)

-1 bis 200 bar (class 1500)

-1 bis 250 bar
Temperaturbereich

-30 bis 300°C
Zusatzfunktionen

Optional: Inertisierung mit Schutzgas
