Gladius Xtremely Precise

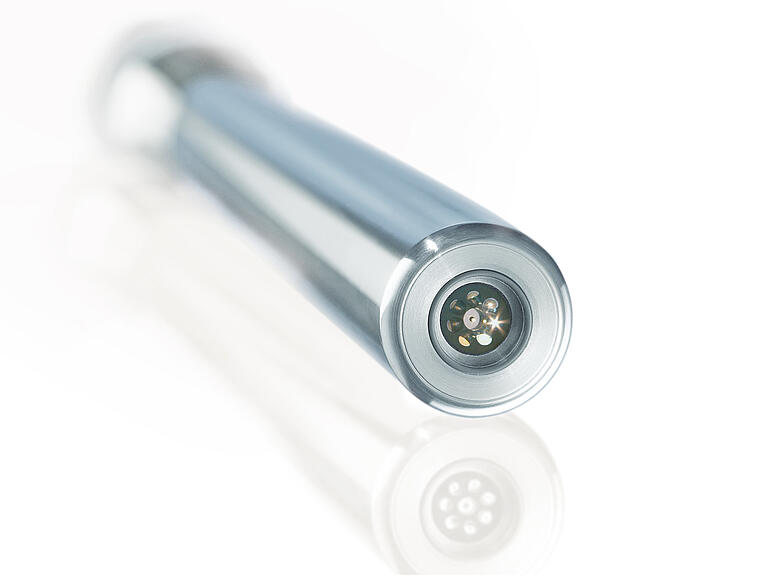

Gladius XP 12, 25

Für Reflexions-Messungen mit Probenkontakt oder mit kurzem Fokus für Prozessanwendungen. Die Sonde ist in den Durchmessern 12 und 25 mm erhältlich.



Mögliche Einsatzbereiche:

  • Geeignet für Feststoffe, Pulver, Pasten und Schlamm.
  • Nicht-invasive Bestimmung der Restfeuchte
  • Qualitative und quantitative Analyse der Zusammensetzung von Lebensmitteln
  • Reaktionsüberwachung von heterogenen Systemen
  • Sehr robuste Ausführung für den langen und zuverlässigen Einsatz im Prozess.

Besondere Eigenschaften:

  • Hygienisches Design
  • Große Vielfalt bei den Lichtleitern

Technische Daten

Modellreihe Gladius XP
Messprinzip Diffuse Reflektion
Außendurchmesser 12 / 25 mm
Optisches Material Saphir
Sondenrohr-Material Edelstahl 1.4435/1.4404 (316L)  oder Hastelloy C-22 (2.4602)
Dichtungstechnologie EPDM / Kalrez 6221 / gelötet
Spektralbereich UV/Vis (240nm-1100nm), NIR (400 nm - 2300 nm)
Optischer Anschluss F-SMA Buchse und ATEX PMA Gehäuse NW 23 oder 2m Glasfaser mit Edelstahl Mantel, 2x F-SMA Stecker und ATEX PMA Gehäuse
Lichtleiter Lichtleiterbündel mit 8 oder 14 Fasern, 200/400/600 μm
Lichtleiter-Technologie Standard Lichtleiter / Hochtemperatur Lichtleiter
Prozessanschluss Verschiedene EN/DIN Flansche (Flansch nach Kundenwunsch in Absprache) / Ohne Flansch
Druckbereich -1 bis 40 bar (abhängig vom ausgewählten Prozessanschluss, 40 bar= Class 300, Überdruck bei RT)
Temperatur 5°C - 300°C (abhängig von Lichtleiter- und Dichtungstechnologie)
Maximale Eintauchtiefe 640 mm (Ø 12mm) / 940mm (Ø 25mm) ohne Flansch
Sondenrohrlänge Ohne Flansch: Eintauchtiefe + 10 mm, mit Flansch: Eintauchtiefe + 50 mm
Zusatzfunktionen Optional Innenspülung des Sondenkörpers (nur Ø 12mm)
Lieferumfang Optische Tauchsonde, Handbuch, Kundeninformationszeichnung, Zertifikat der Druckprüfung, Protokoll des Transmissionstests, Transportverpackung
ATEX Eignung ATEX Zone 1/21
